14 Parti del carrello elevatore e loro funzioni [Guida completa]: –Esistono numerosi settori o imprese che fanno affidamento sulla capacità di spostare in modo efficiente prodotti e materiali in un magazzino per la spedizione, lo stoccaggio e altri scopi. Eventuali guasti o interferenze del movimento materiale possono ridurre la produttività di un'organizzazione e danneggiarne i profitti.
Ciò rende fondamentale non solo disporre di un buon sistema impostato per spostare i materiali in modo efficiente, ma anche disporre di attrezzature affidabili e di qualità per occuparsi degli affari. Una delle attrezzature più importanti utilizzate per spostare i materiali in un gran numero di ambienti dalle fabbriche e dai magazzini ai negozi al dettaglio è il carrello elevatore.
Cos'è un carrello elevatore?
Un carrello elevatore è un carrello industriale motorizzato che viene utilizzato per sollevare e spostare materiali su brevi o brevi distanze altrimenti chiamato carrello elevatore, è un carrello industriale motorizzato utilizzato per sollevare e spostare merci su un pallet all'interno dei locali di un magazzino, magazzini e centro di distribuzione. Le forche prendono il peso o la pesantezza del carico come un tutt'uno con il trasporto del camion. I carrelli elevatori soddisfano le necessità di diversi settori, inclusi centri di distribuzione e altri grandi impianti di stoccaggio. Le organizzazioni più grandi dispongono di intere flotte di carrelli elevatori su cui si affidano regolarmente per garantire la massima efficienza nella movimentazione dei materiali.
I carrelli elevatori sono parti di apparecchiature complesse o sconcertanti che sono composte da varie parti e queste parti del carrello elevatore sono esse stesse parti incluse come cuscinetti, catene e ruote dentate. Il carrello elevatore è un veicolo da lavoro straordinariamente flessibile progettato per spostare rapidamente carichi pesanti attraverso un centro di distribuzione o un cantiere industriale. Chiunque gestisca un carrello elevatore o si occupi di un'operazione che utilizza queste macchine dovrebbe acquisire una comprensione di quali sono le parti di un carrello elevatore.

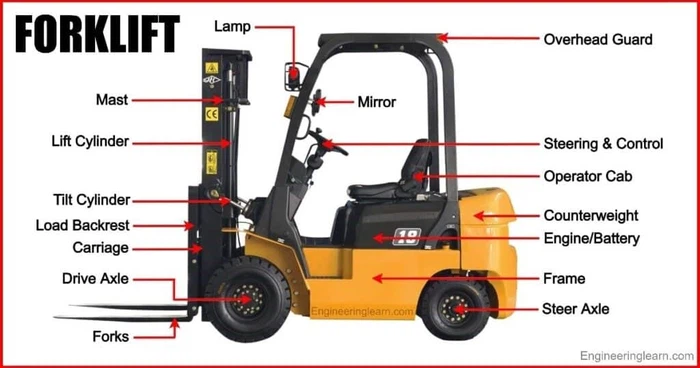

Parti del carrello elevatore
Elenco di 14 parti del carrello elevatore: –
1.Telaio per camion
2. Cabina operatore
3. Contrappeso
4. Montante del carrello elevatore
5.Fonte di alimentazione
6. Carrello elevatore
7.Freni
8. Cilindri oscillanti
9. Recinzione della cabina
10. Accessori per carrelli elevatori
11. Forche per carrelli elevatori
12.Lampade
13. Pneumatici per carrelli elevatori
14.Segnali di avviso e allarmi
1. Telaio del camion: (parti del carrello elevatore)
Il telaio del camion o l'involucro di un carrello elevatore assomiglia al telaio di qualsiasi automobile, è il telaio metallico su cui sono fissate o unite molte delle parti importanti del carrello elevatore, tra cui ruote e assali, motore, montante, contrappeso e tettuccio di protezione . In alcuni carrelli elevatori, i serbatoi per carburante o fluidi idraulici sono integrati nel telaio del carrello.
2. Cabina dell'operatore: (parti del carrello elevatore)
La cabina dell'operatore è l'area in cui si siede il conducente del carrello elevatore per azionare o lavorare l'attrezzatura. La cabina contiene una varietà di comandi del carrello elevatore e parti di lavoro e caratteristiche utilizzate per spostare e controllare il carrello elevatore. In specifici carrelli elevatori, la cabina avrà un sedile per il suo operatore mentre altri sono progettati e destinati a far stare in piedi l'operatore. Il sistema di sterzo all'interno di un carrello elevatore utilizza regolarmente un sistema di sterzo idraulico e fa girare l'asse posteriore mentre fa perno sui pneumatici anteriori.
Di seguito sono riportate le leve che si trovano nelle cabine degli operatori sono discusse di seguito: -
·Leva di inclinazione: –Sono utilizzati per regolare l'angolo delle forche.
·Leva di sollevamento:– Sono utilizzati per sollevare e abbassare le forche.
·Leva del cambio laterale: –Sono utilizzati per spostare uniformemente il carrello.
Il tettuccio di protezione è un'estensione della cabina dell'operatore che sostiene un tettuccio metallico sopra la testa dell'operatore. Su alcuni carrelli elevatori, le cabine potrebbero essere chiuse e includere il riscaldamento e il raffreddamento.
3. Contrappeso: (parti del carrello elevatore)
Il contrappeso è un peso verso la parte posteriore del carrello elevatore installato nel telaio del carrello. Ha lo scopo di controbilanciare il peso del carico sollevato o trasportato dal carrello elevatore per mantenerlo stabile e prevenirne il ribaltamento.
Il contrappeso è progettato esclusivamente per controbilanciare la capacità di carico più estrema prevista. Gli operatori di carrelli elevatori dovrebbero realizzare la massima capacità di carico per prevenire gravi incidenti.
4. Albero del carrello elevatore: (parti del carrello elevatore)
L'albero del carrello elevatore è responsabile della capacità principale del carrello elevatore. È l'assemblaggio verso l'alto o verticale verso la parte anteriore del carrello elevatore che comprende binari ad incastro che sollevano le forche e il carrello con il carico. Queste rotaie sono azionate da non meno di un cilindro idraulico direttamente o con catene azionate dai cilindri.
Normalmente, i montanti del carrello elevatore comprendono inclinazione e cilindri di sollevamento: –
(A) Cilindro di inclinazione
Lo scopo della camera di inclinazione o inclinazione è che controlla l'inclinazione o l'inclinazione del carrello nonché l'angolo della forcella.
(B) Cilindro di sollevamento
Il cilindro di sollevamento aziona il movimento verticale del carico sul montante. Questo è generalmente un cilindro ad azione solitaria e non interamente scolpito nella pietra determinato dalla dimensione dell'albero e dal numero di stadi. A seconda della quantità di utilizzo e delle dimensioni del carico, potrebbe essere necessario sostituire i cilindri di sollevamento nel corso della vita utile del carrello.
È possibile che il montante del carrello elevatore incorpori numerosi stadi che aumenteranno l'altezza di sollevamento e la capacità di carico.
5. Fonte di alimentazione: (parti del carrello elevatore)
I carrelli elevatori hanno due principali fonti di alimentazione: un motore a combustione interna o, grazie ai carrelli elettrici, un motore elettrico alimentato da una batteria o celle a combustibile. I carrelli elevatori con motore a combustione interna possono bruciare gas, GPL, metano o gasolio. Questi motori sono come i motori a combustione nei veicoli, infondendo carburante liquido e aria in un cilindro con un pistone controllato da un albero motore (asta di comando). Una candela avvia l'esplosione che spinge il pistone verso il basso nel cilindro e l'energia discendente viene ulteriormente convertita in energia meccanica per alimentare il carrello elevatore. I motori a combustione di Forklift sono costituiti da numerosi componenti interni, tra cui catene, ingranaggi e cuscinetti che li mantengono funzionanti in modo appropriato.
6. Carrello elevatore a forcale: (Parti del carrello elevatore)
Il carrello è una parte significativa del montante utilizzato per sollevare e stabilizzare il carico. Le forche e la griglia reggicarico sono generalmente considerate parti del carrello: –
(A) Forchette
Le forche sono le punte di metallo sporgenti nella parte inferiore del carrello che vengono utilizzate per sollevare il carico (mucchio) dalla base. Arrivano in una gamma di larghezze, lunghezze e dimensioni per soddisfare vari scopi.
(B) Schienale carico
Questa è la superficie piana lungo la parte posteriore del carrello che aiuta a sostenere il carico. Gli operatori possono appoggiare il carico contro lo schienale e lo schienale impedisce inoltre al carico di scivolare all'indietro nell'operatore.
7. Freni: (parti del carrello elevatore)
I freni del carrello elevatore sono costituiti da ceppi dei freni e da un tamburo del freno. Si innestano tramite pedale o freno a mano. Vari carrelli elevatori elettrici moderni hanno una frenata rigenerativa, che utilizza il motore elettrico per rallentare il carrello elevatore, con l'energia generata utilizzata per caricare la batteria.
8. Cilindri oscillanti: (parti del carrello elevatore)
Alcuni camion hanno cilindri oscillanti. Questi cilindri consentono al carico di oscillare a sinistra oa destra fino a 90 gradi a seconda dell'applicazione. Possono essere una parte essenziale di un'espansione a forbice che spinge il carico in avanti lontano dal montante per consentire ai cilindri di rotazione di bloccarsi.
9. Recinzione della cabina: (Parti del carrello elevatore)
Le cabine possono essere aperte o chiuse a seconda dei problemi di sicurezza o dell'ambiente: -
(Un posto
Nei carrelli elevatori "sit down", il sedile del conducente è posizionato o situato in modo da consentire all'operatore la piena portata di tutti i controlli. Negli ascensori elettrici, il sedile funge anche da spegnimento automatico, il che significa che quando l'operatore si alza o lascia il carrello elevatore, l'alimentazione al sollevatore viene interrotta.
(B) Comandi a leva
I comandi a leva consentono all'operatore di innestare i meccanismi di sollevamento per manipolare il carico. Queste leve includono:
Leva di inclinazione –Questa leva controlla l'angolo delle forche rispetto al suolo.
Leva di sollevamento –La leva di sollevamento innesta i meccanismi di sollevamento sul montante.
Leva del cambio laterale –Questa leva consente di spostare il carico di pochi centimetri a sinistra oa destra.
Leva oscillante –Per i carrelli con meccanismo di rotazione come quelli utilizzati per i sistemi di scaffalatura, la leva di rotazione consente di ruotare il carico fino a 90 gradi a sinistra oa destra. Anche questo sistema includerà o incorporerà un meccanismo a forbice e una leva di estensione che consente di spingere in avanti il carico oscillante per il posizionamento all'interno di un rack.
(C) Guardia aerea
In ambienti potenzialmente pericolosi, è possibile posizionare una protezione sopra la testa per proteggere l'operatore dalla caduta di detriti o dalla rottura del carico quando si trova in quota. Le protezioni superiori possono anche essere rinforzate se necessario.
10. Accessori per carrelli elevatori: (parti del carrello elevatore)
In alcuni casi, un paio di forche non funzionano per il carico che si desidera gestire su un carrello elevatore. L'attrezzatura consente al tuo carrello elevatore di rivelarsi più efficace e versatile nella cura di materiali unici e nella movimentazione di prodotti. La maggior parte di questi accessori consente capacità aggiuntive o supporto per carichi grandi, pesanti o non convenzionali. La stabilità di un carrello elevatore può essere notevolmente modificata da un accessorio.
11. Forche del carrello elevatore: (Parti del carrello elevatore)
Esistono molti tipi di forche per carrelli elevatori e ogni tipo avrà varie opzioni per lunghezze, larghezze, profondità e capacità.
12. Lampade: (parti del carrello elevatore)
I carrelli elevatori hanno alcuni tipi unici di lampade che dipendono dall'applicazione. Uno dei più ampiamente riconosciuti è una lampada attaccata al tettuccio di protezione. Questa lampada è una sorgente luminosa direzionale controllata o vincolata dall'operatore. Come un faretto, è utile per fornire un'illuminazione spot nelle chiusure di camion, container e diversi spazi in cui i carichi vengono posizionati o rimossi. I camion più grandi che operano all'esterno o nelle ore notturne potrebbero avere un set formale di fari come quelli di un'automobile.
La maggior parte dei camion ha luci posteriori rosse e gialle per indicare e dimostrare la frenata, la retromarcia e la svolta. A seconda del modello e delle dimensioni, alcuni possono essere dotati di una luce di sicurezza girevole gialla o rossa o di una luce stroboscopica sul punto più alto del camion.
13. Pneumatici per carrelli elevatori: (parti del carrello elevatore)
I pneumatici per carrelli elevatori sono abbastanza significativi da fornire la trazione o l'appoggio necessari per spostare il carrello elevatore in modo sicuro ed efficiente. Sono disponibili pochi tipi di pneumatici per carrelli elevatori e i carrelli elevatori potrebbero avere layout di pneumatici diversi. Sebbene la maggior parte dei carrelli elevatori abbia quattro ruote, ce ne sono alcuni utilizzati all'interno che hanno layout a tre ruote che possono muoversi in spazi limitati o ristretti.
In generale, i pneumatici per carrelli elevatori sono uno dei seguenti due tipi:
(A) Pneumatici
Questi pneumatici sono più adatti per ambienti esterni perché hanno la trazione per gestire superfici ruvide e irregolari. Ci sono pneumatici che si gonfiano con l'aria e pneumatici sono realizzati con un forte elastico.
(B) Pneumatici Cushion
Questi pneumatici sono utilizzati all'interno su superfici lisce e piatte poiché hanno bassa trazione o appoggio. Sono ottimi per gli spazi di lavoro che richiedono un raggio di sterzata ridotto e non sono difficili da mantenere e sono relativamente economici.
14. Segnali di avvertimento e allarmi: (Parti del carrello elevatore)
La sicurezza dei carrelli elevatori è fondamentale in quanto vi è ancora un gran numero di infortuni ogni anno che utilizzano ascensori all'interno dell'ambiente di lavoro. Per favorire un funzionamento sicuro, numerosi carrelli elevatori sono dotati di allarmi e segnali quando il carrello è in uso. Di seguito sono riportati gli allarmi utilizzati per motivi di sicurezza.
(A) Allarme altezza massima
Questo allarme avverte l'operatore che il carico sollevato supera o supera il peso nominale massimo per il sollevatore.
(B) Allarme di riserva
Si inserisce automaticamente quando l'ascensore si muove all'indietro per avvisare i lavoratori e gli escursionisti nelle vicinanze.
(C) Bassa potenza
È fondamentale mantenere la potenza per tutto il ciclo di sollevamento. Gli indicatori di bassa potenza, ad esempio, un indicatore di carica elettrica o un indicatore del livello del carburante potrebbero emettere un suono udibile quando il carburante o la potenza sono eccessivamente bassi.
(D) Corno
Molti allarmi e segnali presenti sui carrelli elevatori sono automaticamente bloccati. Il clacson, in ogni caso, è vincolato dall'operatore. Ciò consente un ulteriore avviso di avvertimento utile in ambienti rumorosi e angoli ciechi.
Conclusione
In condizioni di uso intenso, molte parti dovranno essere sostituite mentre altre dureranno per tutta la vita del carrello elevatore. Nonostante ciò, un forte programma di manutenzione e un servizio diligente insieme a una discreta conoscenza operativa delle parti del carrello elevatore acquistate forniranno un profitto a lungo termine dall'impresa e sicuro per tutti i soggetti coinvolti. Con un tale successo operativo, la guida sui carrelli elevatori, mantenerli in condizioni di funzionamento legittimo è fondamentale per qualsiasi organizzazione. Inoltre, a causa del tipo di lavoro che svolgono e delle condizioni in cui operano, i proprietari e il personale di supporto dovrebbero comprendere la costruzione e le parti di un carrello elevatore per mantenerli in servizio.
